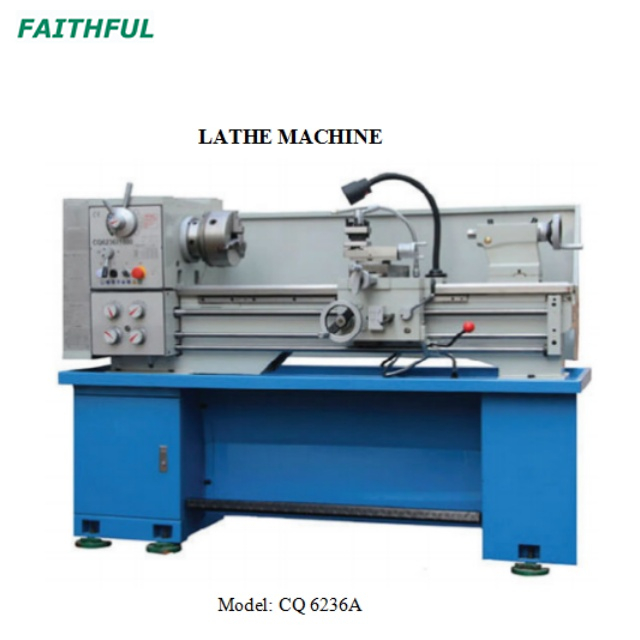

Spécification | CQ 6236A |
balancer sur le lit de la machine | 360 mm |
Swing sur la diapositive transversale | 210 mm |
Distance entre les centres | 750 mm |
Longueur de rotation | 700-750 mm |
Largeur de lit | 218-260 mm |
Fuseau de travail |
Diamètre de la broche à l'avant | 60 mm |
Spide alésage et nez | 35/38 mm |
Alésage conique selon DIN 228 (raccourci) | MT-5 / MT-3 / MT-6 / MT-4 |
Max. diamètre de la plaque de visage et du disque de serrage | 315 mm |
Glissement d'outils |
Longueur de guidage | 350-365 |
Graduation de l'échelle longitudinale sur la boîte à main de la boîte de tablier | 0,2 mm |
Voyage de glissement croisé | 140 mm |
Graduation de l'échelle à la broche de diapositive croisée | 0,025 mm |
Largeur de la glisse croisée | 118-140 mm |
Voyage de diapositives composé | 68-100 mm |
Graduation de l'échelle sur la broche de diapositive composée | 0,05 mm |
Largeur de la diapositive supérieure | 110 mm |
Perce-citer avec roue à main |
Coup de plume | 100-120 mm |
Diamètre de la manche centrale | 50 mm |
Pobine de conique DIN 228 | My3 |
Graduation de l'échelle sur les manches centrales | 1 mm |
Anneau d'échelle à la broche de carton, échelle | 0,05 mm |
Graduation |
Voyage croisé: = | 10 mm |
Nombre de plage de vitesse | 2x8 |
Plage de vitesse A: | (50-350) Rev / min 8 vitesses |
Plage de vitesse B | (250-2000) REV / MIN 8 VITESSE |
Pitts de filet | 4-76 T.P.I ou 4-56 TPI |
Tous les threads métriques standardisés sélectionnables sauf | 0,45 et 405 mm 0,25-16 mm |
Pas de vis de plomb | 6 mm |
Niveau de puissance sonore selon DIN | 45635-16max 93 dB (a) |
