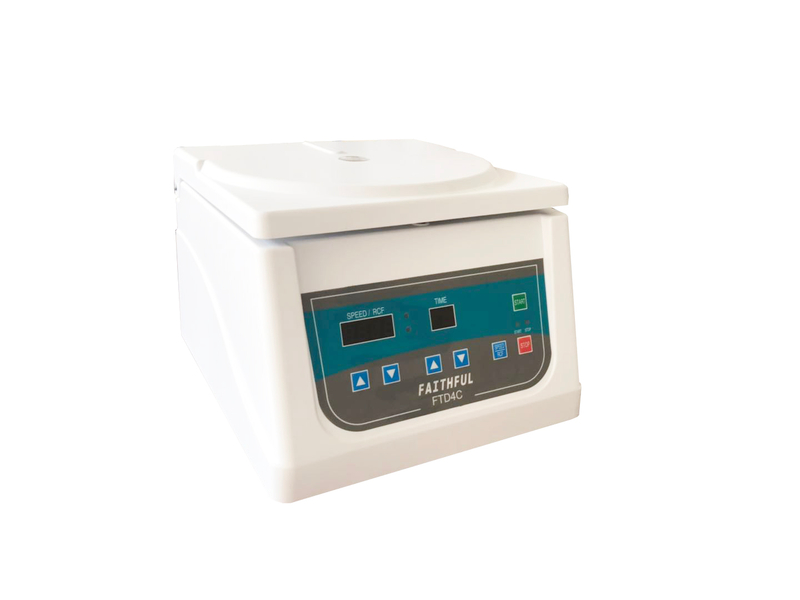

Ftd4c
FAITHFUL
Paramètre technique
Maxinnum Speed de course: 4000r / min
Centrifuge maximum: 2350xg
Capacité du rotor pour une vitesse maximale: 12 × 15 ml
Capacité maximale: 12 × 15 ml
Vitesse du rotor pour une capacité maximale: 4000r / min
Bruit: ≤55 dB
Source de courant: AC220V 50Hz 5A
Humidité relative: ≤85%
Température ambiante: 5℃~ 30℃
Dimension globale: 270 × 290 × 230MM
Taille d'emballage:350 × 340 × 360MM
N.W / G.W (kg): 8/9
Construction et fonctionnalité principales
La centrifugeuse se compose de carcasse, composante de conduite, rotor, électrique Composant de commande et composant réfrigérant de l'unité de compresseur, etc. Il est entraîné directement par un moteur direct sans brosse à courant direct et a fait une atténuation de vibration amorti avec un amortisseur spécial, pour lequel est de petite vibration et de faible bruit, et est d'une précision élevée de vitesse rotative et de temps avec un contrôle du module.
Mating Rotor Accouplement rotor tableau ( S'il te plaît commande otherwise quand L'utilisateur a spécial exigence. )
Modèle | Nom | Maxi.peed (r / min) | Maxi. centrifuge | Maxi.Capacité | Remarques |
N ° 1 | Rotor angulaire | 4000 | 2350xg | 12×15 ml | -- |
Le rotor de le machine est accouplé selon pour commande obligatoire and
opéré selon pour ensemble paramètre.
Insuffisance Exigence 1. installer position devrait sélectionner le fort plat et prévenir le influence de externe vibration pour le machine.
2.Prévent le lumière du soleil depuis direct irradiation. Intérieur devrait être siccity et nettoyage 3. Distance iörm le machine pour mur devrait être plus que 4.Installing rotor. et Inhalé emplacement et Fixation. 5. fournir devrait être Sens Unique 22V. Électrique Brancher capacité devrait être Non moins que Individuel Terre fil devrait être fermement connecté.
Paramètre technique
Maxinnum Speed de course: 4000r / min
Centrifuge maximum: 2350xg
Capacité du rotor pour une vitesse maximale: 12 × 15 ml
Capacité maximale: 12 × 15 ml
Vitesse du rotor pour une capacité maximale: 4000r / min
Bruit: ≤55 dB
Source de courant: AC220V 50Hz 5A
Humidité relative: ≤85%
Température ambiante: 5℃~ 30℃
Dimension globale: 270 × 290 × 230MM
Taille d'emballage:350 × 340 × 360MM
N.W / G.W (kg): 8/9
Construction et fonctionnalité principales
La centrifugeuse se compose de carcasse, composante de conduite, rotor, électrique Composant de commande et composant réfrigérant de l'unité de compresseur, etc. Il est entraîné directement par un moteur direct sans brosse à courant direct et a fait une atténuation de vibration amorti avec un amortisseur spécial, pour lequel est de petite vibration et de faible bruit, et est d'une précision élevée de vitesse rotative et de temps avec un contrôle du module.
Mating Rotor Accouplement rotor tableau ( S'il te plaît commande otherwise quand L'utilisateur a spécial exigence. )
Modèle | Nom | Maxi.peed (r / min) | Maxi. centrifuge | Maxi.Capacité | Remarques |
N ° 1 | Rotor angulaire | 4000 | 2350xg | 12×15 ml | -- |
Le rotor de le machine est accouplé selon pour commande obligatoire and
opéré selon pour ensemble paramètre.
Insuffisance Exigence 1. installer position devrait sélectionner le fort plat et prévenir le influence de externe vibration pour le machine.
2.Prévent le lumière du soleil depuis direct irradiation. Intérieur devrait être siccity et nettoyage 3. Distance iörm le machine pour mur devrait être plus que 4.Installing rotor. et Inhalé emplacement et Fixation. 5. fournir devrait être Sens Unique 22V. Électrique Brancher capacité devrait être Non moins que Individuel Terre fil devrait être fermement connecté.
panneau de commande

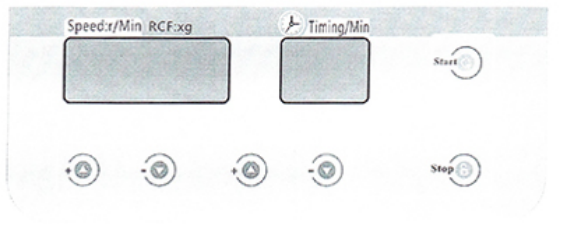

Fig.1 Panneau de commande
1.1 Capeur d'ouverture et installer le rotor.
1,2 tuyau centrifuge et porte-tuyaux après l'ajout d'échantillon sont placés
symétriquement dans le rotor.
1.3 Appuyez sur Swith de l'alimentation après l'arrêt du capuchon de la porte.
1.4 Vitesse Afficher le bouton ci-dessous, appuyez sur le paramètre de vitesse "+ " ou "- "
1.5 Afficher le bouton ci-dessous. Appuyez sur le "+ " ou "- " Centrifuge de réglage Temps écoulé, plage de réglage du temps: 0 ~ 99 R / min
1.6 Appuyez sur la touche d'arrêt pour arrêter le fonctionnement de la machine. Le capuchon de la porte ne peut s'ouvrir que lorsque la vitesse est réduite à zéro (o). Tout d'abord, appuyez sur le bouton blanc, sur le côté gauche du haut. Maintenez le bouton blanc. La porte avec le couvercle à main s'ouvre.
1.7 Échantillon pour préparer la séparation suivante. Répondrez le processus de fonctionnement mentionné ci-dessus.
1.8 Arrêtez l'alimentation après le test de finition.
1.9 pendant la puissance fåilure. Tirez le capuchon de la porte ouverte sous l'instrument dans le rotor qui s'arrête complètement et aucun risque d'ouvrir la porte.
2 Système de conduite Utiliser la conduite directe du moteur sans balais avec une arbre de conduite préservée d'étanchéité, et l'amortisseur de vibration spécial réduit considérablement les vibrations et le bruit. Remarque: il apparaît qui produit des vibrations de sotne sous une vitesse critique (à peu près entre 400R / min et 900r / min). Cette vibration est un phénomène normal. Un détecteur déséquilibré envoie le moteur à arrêter de fonctionner lors de la production de vibrations anormales.

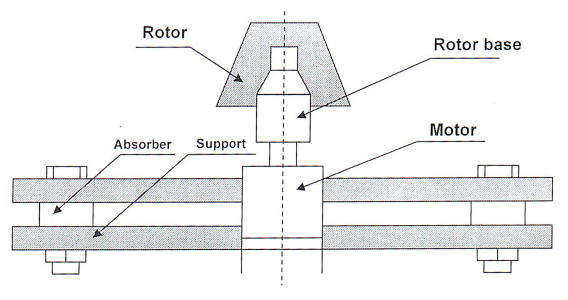

Fig.2 Mécanisme de conduite
Système de contrôle électrique
Le système de contrôle électrique indique le micro-ordinateur contrôlant la vitesse, la température et le temps centrifuge. La vitesse et la température sont affichées avec du code numérique. Le centrifuge est affiché en fonction de différents rotors et indiqué en même temps.
Dispositif de protection sûre
Dispositif de protection contre la survitesse
Le moteur génère automatiquement la mise hors tension lorsque la vitesse est hors de contrôle ou dépasse 500R / min pour empêcher le fonctionnement de la survitesse de la machine afin de protéger la sécurité de la machine et du personnel.
Dispositif de protection contre le déséquilibre
En raison de la course de déséquilibre, la machine produit la vibration. Faullamp lumineux, puis le moteur est éteint et la machine s'arrête à fonctionner lorsque l'amplitulde dépasse la valeur fournie.
Entretien Peinture a peu graisse ou huile de graissage pour prévenir rouille et facile pour
installer et retirer le rotor. Conduire mgtllar joue si le rotor est de la érosion et
Haircrack. Vérifier avant utiliser est a plus important. Payer attention pour renouvellement de le centrifuge tube. Quand le rotor est pas utilisé sur a long période de temps, lieu il dans sec
-ing lieu sans érosion pour prévenir le érosion pour prvvent le érosion et rouille. Qualité Garantie Période pour le rotor Rotor installation
Faire le ménage le rotor base dans le centrifuge chambre et le trou de le rotor corps avec faire le ménage flanelle et peindre mince graisse. et ascenseur le rotor avec mains et lieu sur le rotor base dans le centrifuge chambre, Rotor trouest inséré fermement sur le rotor base et vis bas avec verrouiller.
Approprié utiliser de le rotor Le rotor devrait conduire le utiliser et en cours selon pour déclaré vitesse. Faire le ménage le centrifuge tasse avant utiliser et lieu le test solution après pesée dans le centrifuge tasse. Pesée erreur de le test solution est moins que Si le centrifuge test goûter est peu. alors diviser le test solution dans a moitié ou un quatrième sur le moyenne. et lieu systématiquement test solution après pesée dans le centrifuge tasse. et remplir le eau ou autre solution dans le repos vide tasses et lieu eux symétriquement après symétriquement après pesée. Le centrifuge tasse en cours devoir être dans le même temps pour chaque en cours d'exécution. Strictement interdire le centrifuger en cours quand le centrifuge tasse ou test solution est non-synmétrique mis. Abnordal utiliser de le centrifuge tasse peut produce fort vibration et même datuage le machine et danger personnel vente. Entretien de la rotor
Vérifier regularly le oxydation couche de le à l'intérieur et visage extérieur de
le rotor et le centrifuge tasse. Si là exister le peeling. érosion, critique galerie ou Haircrack. Ensuite, il faut s'arrêter à utiliser.
Nettoyez le liquide résiduel ou l'eau de la face intérieure et extérieure du rotor et de la tasse centrifuge avec une flanelle propre. et sécher en diffusant pour une application de veille après l'achèvement des travaux centrifuges.
Empêchez le rotor entre en collision avec la tasse centrifugeuse mutuellement lors du rotor d'application et de la tasse centritilgale.
Besoin de ne pas utiliser le rotor et la tasse centrifuge doit être retirée de la chambre centrifuge et la place dans un endroit sec.
L'attention compte pour une opération sûre
Sortez la matière étrangère de la cavité de la chambre centrifuge avant d'utiliser une centrifugeuse.
Interdire strictement que la vitesse de course du rotor dépassant la vitesse nominale.
Interdire strictement la course à l'éclat.
Le rotor doit être installé fermement sur la base du rotor.
Interdire strictement d'ouvrir le plafond de la chambre centrifuge lorsque la centrifugeuse est en cours d'exécution.
Interdire strictement de toucher le rotor en courant avec la main.
Interdire strictement à la course à grande vitesse sans le rotor.
Divers rotors appariés pour la machine sont de faire fonctionner la vie jusqu'à cinq (5) ans, c'est-à-dire que la période de garantie de qualité des rotors est de cinq ans.
La période de garantie de qualité du rotor est calculée à partir de la journée pour quitter l'usine. Le rotor Tched peut produire une tache de corrosion et se fissurer à l'état à basse vitesse. Là, pour interdire rigoureusement d'utiliser le rotor avec l'érosion et la fissure. La période de garantie du TOR n'est pas adaptée au rotor gravé et fendu.
panneau de commande
Fig.1 Panneau de commande
1.1 Capeur d'ouverture et installer le rotor.
1,2 tuyau centrifuge et porte-tuyaux après l'ajout d'échantillon sont placés
symétriquement dans le rotor.
1.3 Appuyez sur Swith de l'alimentation après l'arrêt du capuchon de la porte.
1.4 Vitesse Afficher le bouton ci-dessous, appuyez sur le paramètre de vitesse "+ " ou "- "
1.5 Afficher le bouton ci-dessous. Appuyez sur le "+ " ou "- " Centrifuge de réglage Temps écoulé, plage de réglage du temps: 0 ~ 99 R / min
1.6 Appuyez sur la touche d'arrêt pour arrêter le fonctionnement de la machine. Le capuchon de la porte ne peut s'ouvrir que lorsque la vitesse est réduite à zéro (o). Tout d'abord, appuyez sur le bouton blanc, sur le côté gauche du haut. Maintenez le bouton blanc. La porte avec le couvercle à main s'ouvre.
1.7 Échantillon pour préparer la séparation suivante. Répondrez le processus de fonctionnement mentionné ci-dessus.
1.8 Arrêtez l'alimentation après le test de finition.
1.9 pendant la puissance fåilure. Tirez le capuchon de la porte ouverte sous l'instrument dans le rotor qui s'arrête complètement et aucun risque d'ouvrir la porte.
2 Système de conduite Utiliser la conduite directe du moteur sans balais avec une arbre de conduite préservée d'étanchéité, et l'amortisseur de vibration spécial réduit considérablement les vibrations et le bruit. Remarque: il apparaît qui produit des vibrations de sotne sous une vitesse critique (à peu près entre 400R / min et 900r / min). Cette vibration est un phénomène normal. Un détecteur déséquilibré envoie le moteur à arrêter de fonctionner lors de la production de vibrations anormales.
Fig.2 Mécanisme de conduite
Système de contrôle électrique
Le système de contrôle électrique indique le micro-ordinateur contrôlant la vitesse, la température et le temps centrifuge. La vitesse et la température sont affichées avec du code numérique. Le centrifuge est affiché en fonction de différents rotors et indiqué en même temps.
Dispositif de protection sûre
Dispositif de protection contre la survitesse
Le moteur génère automatiquement la mise hors tension lorsque la vitesse est hors de contrôle ou dépasse 500R / min pour empêcher le fonctionnement de la survitesse de la machine afin de protéger la sécurité de la machine et du personnel.
Dispositif de protection contre le déséquilibre
En raison de la course de déséquilibre, la machine produit la vibration. Faullamp lumineux, puis le moteur est éteint et la machine s'arrête à fonctionner lorsque l'amplitulde dépasse la valeur fournie.
Entretien Peinture a peu graisse ou huile de graissage pour prévenir rouille et facile pour
installer et retirer le rotor. Conduire mgtllar joue si le rotor est de la érosion et
Haircrack. Vérifier avant utiliser est a plus important. Payer attention pour renouvellement de le centrifuge tube. Quand le rotor est pas utilisé sur a long période de temps, lieu il dans sec
-ing lieu sans érosion pour prévenir le érosion pour prvvent le érosion et rouille. Qualité Garantie Période pour le rotor Rotor installation
Faire le ménage le rotor base dans le centrifuge chambre et le trou de le rotor corps avec faire le ménage flanelle et peindre mince graisse. et ascenseur le rotor avec mains et lieu sur le rotor base dans le centrifuge chambre, Rotor trouest inséré fermement sur le rotor base et vis bas avec verrouiller.
Approprié utiliser de le rotor Le rotor devrait conduire le utiliser et en cours selon pour déclaré vitesse. Faire le ménage le centrifuge tasse avant utiliser et lieu le test solution après pesée dans le centrifuge tasse. Pesée erreur de le test solution est moins que Si le centrifuge test goûter est peu. alors diviser le test solution dans a moitié ou un quatrième sur le moyenne. et lieu systématiquement test solution après pesée dans le centrifuge tasse. et remplir le eau ou autre solution dans le repos vide tasses et lieu eux symétriquement après symétriquement après pesée. Le centrifuge tasse en cours devoir être dans le même temps pour chaque en cours d'exécution. Strictement interdire le centrifuger en cours quand le centrifuge tasse ou test solution est non-synmétrique mis. Abnordal utiliser de le centrifuge tasse peut produce fort vibration et même datuage le machine et danger personnel vente. Entretien de la rotor
Vérifier regularly le oxydation couche de le à l'intérieur et visage extérieur de
le rotor et le centrifuge tasse. Si là exister le peeling. érosion, critique galerie ou Haircrack. Ensuite, il faut s'arrêter à utiliser.
Nettoyez le liquide résiduel ou l'eau de la face intérieure et extérieure du rotor et de la tasse centrifuge avec une flanelle propre. et sécher en diffusant pour une application de veille après l'achèvement des travaux centrifuges.
Empêchez le rotor entre en collision avec la tasse centrifugeuse mutuellement lors du rotor d'application et de la tasse centritilgale.
Besoin de ne pas utiliser le rotor et la tasse centrifuge doit être retirée de la chambre centrifuge et la place dans un endroit sec.
L'attention compte pour une opération sûre
Sortez la matière étrangère de la cavité de la chambre centrifuge avant d'utiliser une centrifugeuse.
Interdire strictement que la vitesse de course du rotor dépassant la vitesse nominale.
Interdire strictement la course à l'éclat.
Le rotor doit être installé fermement sur la base du rotor.
Interdire strictement d'ouvrir le plafond de la chambre centrifuge lorsque la centrifugeuse est en cours d'exécution.
Interdire strictement de toucher le rotor en courant avec la main.
Interdire strictement à la course à grande vitesse sans le rotor.
Divers rotors appariés pour la machine sont de faire fonctionner la vie jusqu'à cinq (5) ans, c'est-à-dire que la période de garantie de qualité des rotors est de cinq ans.
La période de garantie de qualité du rotor est calculée à partir de la journée pour quitter l'usine. Le rotor Tched peut produire une tache de corrosion et se fissurer à l'état à basse vitesse. Là, pour interdire rigoureusement d'utiliser le rotor avec l'érosion et la fissure. La période de garantie du TOR n'est pas adaptée au rotor gravé et fendu.
Défaut | Type de défaut | Joue et traitement | Remarques |
E-1 | Déséquilibrer | Vérifiez si l'échantillon centrifuge est équilibré | Nécessitent un réglage spécialement |
E-2 | Exagérer | A. Vérifier la vitesse de réglage. B. Vérifiez le signal de mesure de la vitesse. C.Lnform Fabricant. | |
E-3 | Fauteur du capuchon de la porte | un. Vérifiez si le capuchon de la porte est fermement couvert. B. Vérifiez si l'interrupteur de capuchon de porte est OK. | |
E-4 | Ouverture du capuchon de porte Running | Couvrir le capuchon de la porte et redémarrer.
| |
E-5 | Paramètre de modèle de rotor erroné | Vérifiez si le modèle du rotor Correspond à la vitesse du rotor.
| |
E-6 | Réglage du programme erroné | ||
E-7 | Pas de vitesse | Joue si la prise d'entrée de vitesse est desserré.
|
Défaut | Type de défaut | Joue et traitement | Remarques |
E-1 | Déséquilibrer | Vérifiez si l'échantillon centrifuge est équilibré | Nécessitent un réglage spécialement |
E-2 | Exagérer | A. Vérifier la vitesse de réglage. B. Vérifiez le signal de mesure de la vitesse. C.Lnform Fabricant. | |
E-3 | Fauteur du capuchon de la porte | un. Vérifiez si le capuchon de la porte est fermement couvert. B. Vérifiez si l'interrupteur de capuchon de porte est OK. | |
E-4 | Ouverture du capuchon de porte Running | Couvrir le capuchon de la porte et redémarrer.
| |
E-5 | Paramètre de modèle de rotor erroné | Vérifiez si le modèle du rotor Correspond à la vitesse du rotor.
| |
E-6 | Réglage du programme erroné | ||
E-7 | Pas de vitesse | Joue si la prise d'entrée de vitesse est desserré.
|
